QCNC6832數控系統
當前位置：首頁產品中心 > 智能制造及數控核心技術 > 數控系統 > QCNC6832數控系統 >
QCNC6832數控系統是一款實用普及型數控系統，主要針對3C產業裝備需求特點，研發的一款結構緊湊、功能強大、簡捷智能的數控系統。

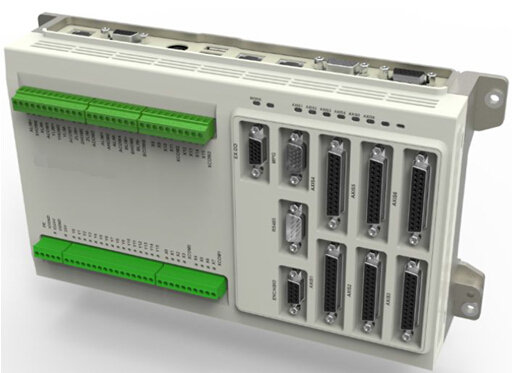

1. 硬件結構
?主控系統集成設計：控制器集成了常用CNC 機床的功能信號，可以滿足機床復雜的信號需求，同時高度整合的結構設計極大得保證了數控系統的性能品質。
?操作面板采用10.4LCD″ 彩色顯示器，分辨率800X600，并集顯示器、CNC鍵盤、及操作面板為一體；
2. 主要技術性能指標:
?最大控制軸數：6
?聯動軸數：4
?主頻：1.66GHz
?數字輸入/輸出：30/16
?伺服控制周期125us（不可調）
?控制周期250us（不可調）
?模擬量輸出范圍：-10V~+10V
?脈沖輸出：1MHz
3. 系統的主要特點
?支持夾臂式、圓盤式刀庫，支持伺服刀庫
?WinCE6.0操作系統，具有良好的實時性、穩定性、可靠性
?自定義G/M代碼，良好的擴展性，可適用于專機
?可將圖像+ 上下料+ 加工整合一體控制，更好的操作性、實時性，經濟的完全解決方案
?可重組的硬件平臺，人機交互可選用按鍵式面板、觸摸屏、手持盒。主控單元可選配網絡型、脈沖/模擬量型?？偩€型擴展模塊最多可達256路DO/DI
?基于開放的CNC控制系統平臺，HMI/NC/PLC獨立模塊設計，用戶可在平臺基礎上，二次開發界面，宏命令，邏輯，快速構建專用系統
?6路脈沖量/模擬量輸出接口，可連接第三方驅動系統，靈活方便
4. 主要軟件功能
?強大的軌跡優化組件
?前瞻預處理組件
?雙向螺距誤差補償功能
?反向間隙補償功能
?垂直度誤差補償組件
